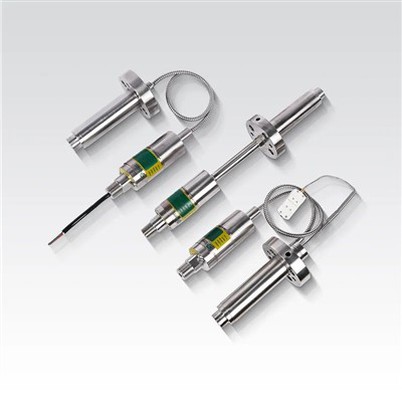

مبدل فشار مذاب بدون ساقه صلب یا منعطف پر از آلیاژ-



سری PT170/PT172/PT173 پرکننده آلیاژی سازگار با محیط زیست ثبت اختراع و نسخه ارتقا یافته فناوری پرکننده خلاء AFT را که ایمن و غیرسمی هستند، مقاومت در برابر دمای بالا و عملکرد پایدار دارند.





سری های PT170/PT172/PT173 برای کنترل فرآیند اکستروژن مواد تمیز مانند ورق ها، مواد کامپوزیت، فیلم ها، لوله ها، بسته بندی مواد غذایی، بسته بندی های پزشکی و غیره مناسب هستند.





• محیط فناوری AFT{0}}پرکننده متوسط ​​آلیاژی دوستانه
• بالاترین مقاومت دما می تواند به 400 درجه برسد
• چندین ماده دیافراگمی اختیاری هستند
• دارای گواهی SIL2 & RoHS
• اشکال زدایی یک کلید-در سایت آسان است





محدوده فشار	0 ~ 35 بار؛ 0 ~ 2000 بار	0 ~ 100 بار؛ 0 ~ 2000 بار
دقت	±0.5% ; ±0.25%
فشار بیش از حد بار	1.5FSO
مقاومت پل	پل وتستون 350Ω
سیگنال خروجی	4-20 میلی آمپر	0~10Vdc، 0~5Vdc	3.33mV/V
قدرت	9~36Vdc(24Vdc استاندارد)	18 ~ 36 Vdc	6~12Vdc (استاندارد 10Vdc)
مقاومت بار (Ω)	<(U-9)/0.02	>10k
کالیبراسیون	80٪ FSO
اتصال فرآیند	M14×1.5، 1/2UNF، M18×1.5
مقاومت عایق (50Vdc)	1000MΩ
جنس دیافراگم	17-4PH، inconel718، C276
حداکثر دمای دیافراگم	400 درجه
مواد فیلم	TiAIN
E{0}اتصال	کانکتور 6 پین (استاندارد)، کانکتور 8 پین (استاندارد)
دمای محیط الکتریکی	-20 درجه ~ 85 درجه
ترموکوپل	نوع J، نوع E، نوع K، pt100
مدرک حفاظتی	IP65
گشتاور نصب	<30Nm
مواد بایگانی	پر کردن آلیاژ ATF-











پس از نصب سنسور فشار روی خط، اتصالات الکتریکی باید مطابق شکل سیم کشی زیر انجام شود.

سری PT170/PT172/PT173 مجهز به مدار تقویت یکپارچه است، فرآیند کالیبراسیون باید خط لوله گرم شود و فشار صفر باشد. نقطه صفر توسط عملکرد خودکار صفر تنظیم می شود، که از طریق اتصال دو پین به یکدیگر (به سیم کشی مراجعه کنید) یا با چرخاندن پیچ موقعیت "Z" در بالای پوسته با جسمی مانند خلال دندان تنظیم می شود، دکمه را 3 ثانیه فشار دهید تا صفر تنظیم شود (لطفاً نقطه S را لمس نکنید). سپس سیگنال خروجی 80% تشخیص داده می شود (نمودار سیم کشی را ببینید) و سیگنالی با اندازه گیری استاندارد 80% ارائه می دهد.





کابل باید با کابل لایه محافظ پوشانده شود، هر سیم هسته حدود 0.3 میلی‌متر مربع است، دما-مقاومت کمتر از 105 درجه نباشد، هر ستون اتصال سیم هسته باید عایق‌بندی شده و با عایق‌بندی لوله انقباض حرارتی محافظت شود، سیم محافظ باید با دوشاخه متصل شود توصیه می شود از کابل مخصوص جوش زیاسیوت استفاده شود. برای خطوط اضافی در کابل، هر سیم باید به طور جداگانه با نوار عایق پیچیده شود.











نصب و راه اندازی

هنگام نصب سنسور فشار، سوراخ سنسور باید در اندازه مورد نیاز مشخص شده در نقشه زیر باشد و دقت مونتاژ را می توان با آزمایش پیچ و مهره بررسی کرد. قبل از نصب سنسور ابتدا ناخالصی های موجود در سوراخ و بین رزوه ها را تمیز کنید، سپس رزوه سنسور با دوغاب مقاوم در برابر حرارت پوشانده می شود، از دندانه های پیچ جلوگیری می شود.

نیروی نصب بسیار مهم است، گشتاور نصب سنسور فقط می تواند روی شفت (شش ضلعی) عمل کند، هیچ نیرویی به سر سنسور وارد نکنید. محفظه باید دور از مناطق با دمای بالا نگهداری شود.

1/2-20 UNF /M14×1.5= حداکثر گشتاور شروع: 40 نیوتن متر M18 x 1.5=حداکثر گشتاور شروع: 50 نیوتن متر





حذف

حذف سنسور فشار (فرستنده) باید در شرایط گرمایش (نقطه ذوب پلاستیک) انجام شود. هنگام برداشتن سنسور (فرستنده)، توجه داشته باشید که دیافراگم فشار تماسی ندارد. نیروی تخلیه سنسور (فرستنده) باید فقط روی شفت (شش ضلعی) اعمال شود و هیچ نیرویی به سر سنسور (فرستنده) وارد نشود.









برای تمیز کردن دیافراگم، سطح آب بندی و رزوه فرستنده باید با نقطه ذوب پلاستیک برابر باشد. دیافراگم و سطح آب بندی را می توان با پارچه نرم تمیز کرد و نخ و میله سفت را می توان با برس فولادی یا برس مسی تمیز کرد. (سطح دیافراگم را با برس فولادی لمس نکنید)





سنسورهای فشار مذاب (فرستنده) سری PT170/PT172/PT173 معمولاً به صورت جداگانه بسته بندی می شوند. در قسمت جلوی میله سفت و سخت، دیافراگم القایی توسط یک کلاه محافظ محافظت می شود. این درپوش محافظ باید در هر زمان در حین نگهداری سفت شود و فقط در حین نصب باز شود.
