سنسورهای فشار مذاب

سنسورهای فشار مذاب چیست؟

حسگرهای فشار مذاب دستگاه‌های تخصصی هستند که برای اندازه‌گیری فشار مواد مذاب-در دمای بالا طراحی شده‌اند. در صنایعی که با پلاستیک، الیاف شیمیایی، لاستیک و سایر پلیمرها سروکار دارند، این حسگرها نقشی محوری دارند. آنها داده‌های زمانی واقعی را در مورد فشار درون مذاب ارائه می‌کنند که برای حفظ کیفیت محصول، اطمینان از کارایی فرآیند و حفاظت از تجهیزات گران قیمت تولید بسیار مهم است.

چگونه کار می کنند؟

در قلب سنسور فشار مذاب یک دیافراگم حساس قرار دارد. هنگامی که ماده مذاب فشار وارد می کند، دیافراگم منحرف می شود. این تغییر فیزیکی سپس به یک سیگنال الکتریکی تبدیل می شود. معمولاً از عناصر پیزوالکتریک یا پیزوالکتریک استفاده می شود. در سنسورهای پیزومقاومتی، تغییر شکل دیافراگم، مقاومت عنصر حسگر را تغییر می‌دهد. این تغییر مقاومت، پیرو قانون اهم، با فشار اعمال شده مرتبط است. برای سنسورهای پیزوالکتریک، فشار مکانیکی بر کریستال به دلیل فشار، بار الکتریکی ایجاد می کند. سپس سیگنال‌های الکتریکی دقیقه‌ای توسط مدارهای الکترونیکی داخلی-تقویت و شرطی‌سازی می‌شوند. در نهایت، آنها به سیگنال های خروجی استاندارد، مانند 4-20 میلی آمپر یا 0-10 ولت ترجمه می شوند، که می توانند به راحتی با سیستم های کنترل برای پردازش و تجزیه و تحلیل بیشتر ارتباط برقرار کنند. این انتقال ظریف از فشار مکانیکی به داده‌های الکتریکی، صنایع را قادر می‌سازد تا کنترل دقیقی روی فرآیندهای ذوب خود داشته باشند.

ویژگی های کلیدی و مزایاازسنسورهای فشار مذاب

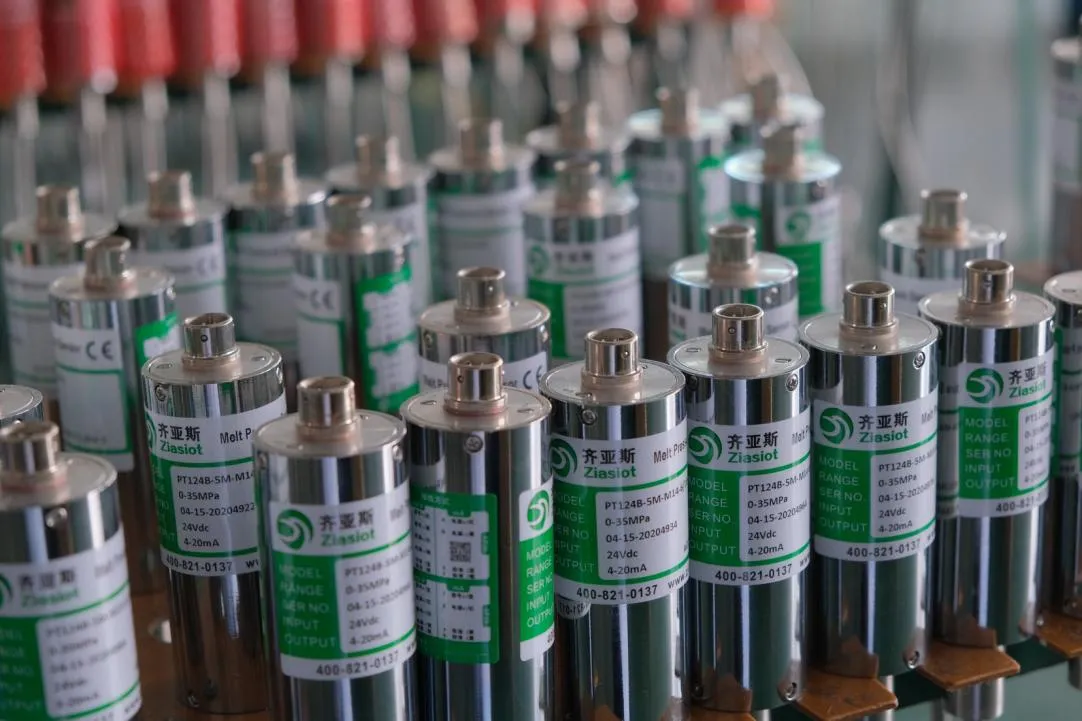

سنسورهای فشار مذاب Ziasiot دارای مجموعه ای از ویژگی ها هستند که آنها را در تولید مدرن ضروری می کند.

1: صفر خودکار/صفر مغناطیسی، ضد تداخل فوق العاده، پاکسازی با یک کلیک
2: طراحی مدار مجتمع{1}}آنالوگ دیجیتال.
3: ذاتا ایمن، دقیق، پایدار و قابل اعتماد. هوشمند، ایمن و کاربر پسند-
4: فرستنده فشار مذاب Dynisco و Gefran قابل تعویض، جیوه-فناوری رایگان و AFT و پرکننده آلیاژ، غیر سمی و سازگار با محیط زیست{3}}، مقرون به صرفه- و استفاده آسان.
5: چندین پارامتر را می توان سفارشی کرد: انواع درجه حرارت بالا، ضد انفجار، مویرگی-در معرض، خروجی رله، نمایشگر LCD دیجیتال، انواع پریزهای انفجاری برای انتخاب شما، مواد فولادی ضد زنگ وارداتی، سطح دقت بالا.
6: گواهی CE، RoHS، SIL2، PL"c".
7: ساقه صلب/منعطف با/بدون ساختار حسگر ترموکوپل اختیاری، مجرای انعطاف پذیر و جداسازی دیافراگم ویژه.

نکات نصب و نگهداری

نصب مناسب برای عملکرد قابل اعتماد سنسورهای فشار مذاب بسیار مهم است. اولاً، در حین نصب، درپوش محافظ دیافراگم نباید به طور اتفاقی برداشته شود تا از آسیب تصادفی جلوگیری شود. سوراخ نصب باید دقیقاً مطابق نقشه های فنی ارائه شده ماشین کاری شود. هر گونه سوراخ یا بی نظمی در سوراخ می تواند دیافراگم را خراش دهد و عملکرد سنسور را به خطر بیندازد.

کالیبراسیون منظم به همان اندازه مهم است. با گذشت زمان، به دلیل عواملی مانند نوسانات دما و استرس مکانیکی، دقت سنسور ممکن است تغییر کند. کالیبراسیون با استفاده از تجهیزات حرفه ای و پیروی از دستورالعمل های سازنده باید در فواصل زمانی توصیه شده انجام شود. این فرآیند شامل اعمال مقادیر فشار شناخته شده و تنظیم خروجی سنسور برای مطابقت با فشار واقعی است.

تعمیر و نگهداری نیز به تمیز کردن معمولی گسترش می یابد. پس از استفاده، به ویژه در کاربردهایی که مذاب حاوی ناخالصی است، سنسور باید به آرامی تمیز شود. با استفاده از یک پارچه نرم و حلال های مناسب (تضمین سازگاری با مواد حسگر)، می توان هرگونه مذاب باقیمانده چسبیده به سطح را حذف کرد. علاوه بر این، بازرسی اتصالات کابل و اطمینان از عایق بندی مناسب در برابر تداخل سیگنال و خطاهای الکتریکی. با رعایت این بهترین شیوه های نصب و نگهداری، طول عمر و دقت سنسورهای فشار مذاب را می توان به طور قابل توجهی افزایش داد و اندازه گیری فشار ثابت و قابل اعتماد را در فرآیندهای صنعتی ارائه داد.

کاربرد در صنایع مختلف



تولید پلاستیک و لاستیک

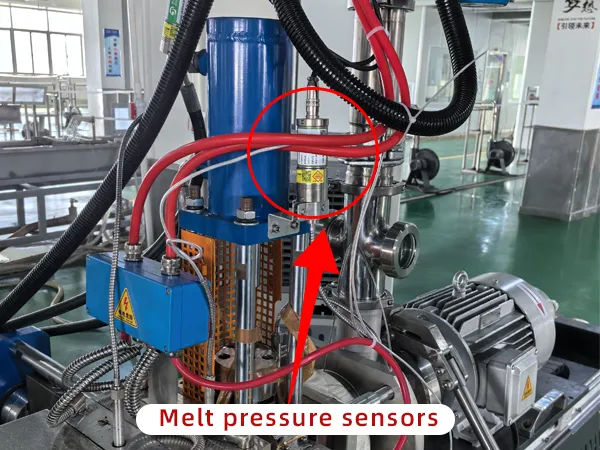

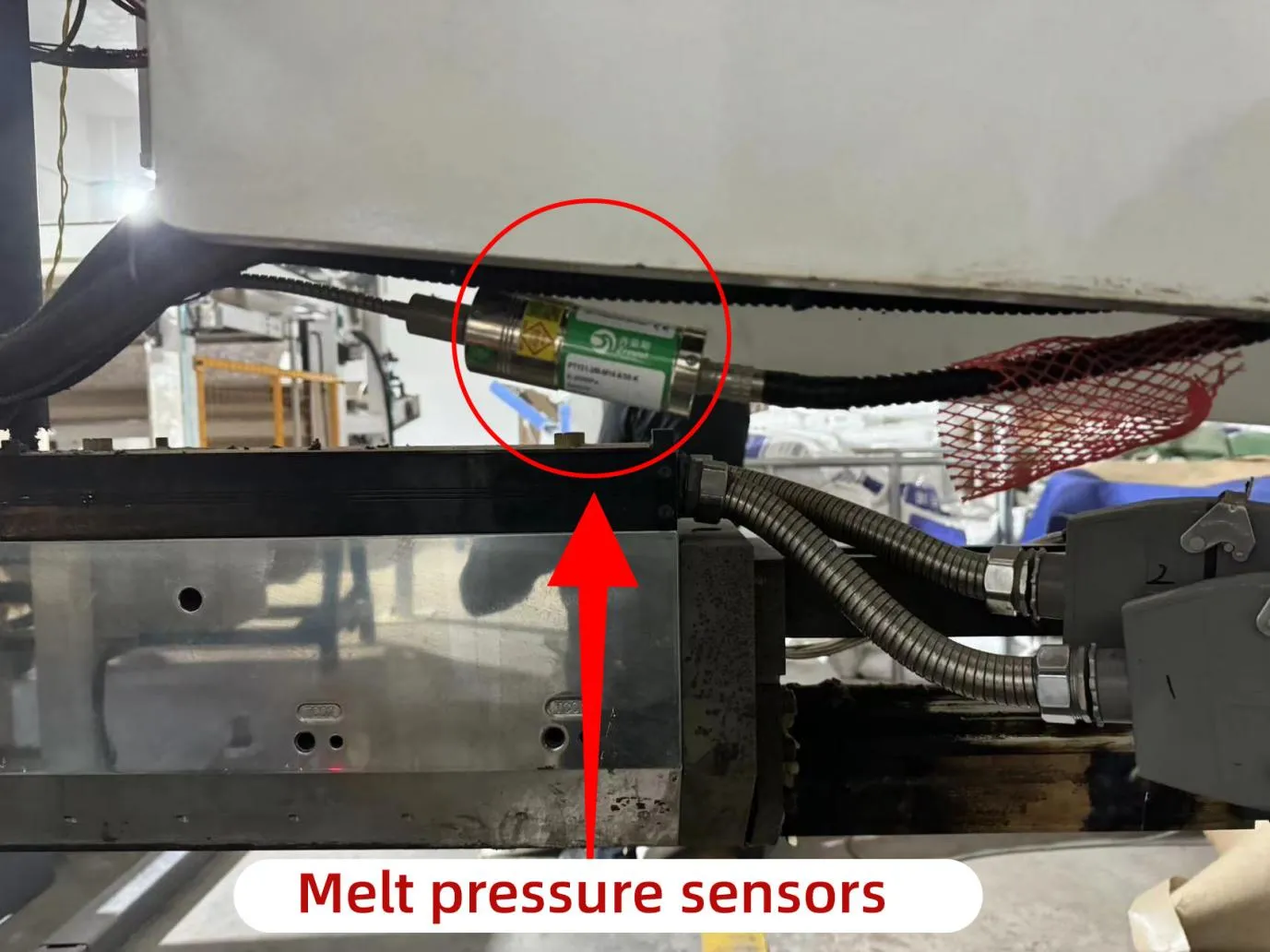

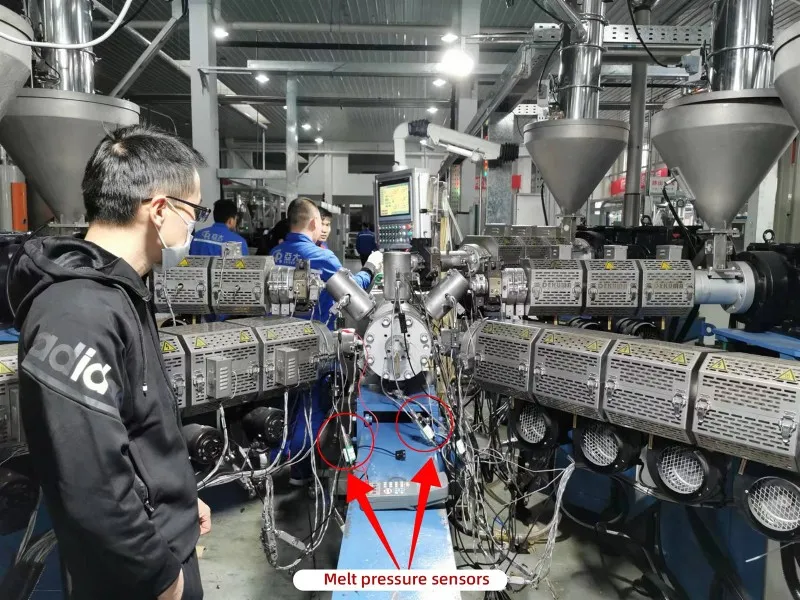

در صنایع پلاستیک و لاستیک، حسگرهای فشار مذاب در همه جا وجود دارند. در طی فرآیندهای اکستروژن، جایی که پلیمرها از طریق یک قالب برای ایجاد پروفایل های مختلف مانند لوله ها، ورق ها یا کابل ها مجبور می شوند، سنسور فشار داخل بشکه اکسترودر را کنترل می کند. این امر باعث می شود که مواد مذاب به طور یکنواخت جریان پیدا کنند و از مسائلی مانند تورم قالب یا ضخامت ناهموار دیوار جلوگیری می کند. در قالب‌گیری تزریقی، کنترل فشار دقیق برای پر کردن قالب‌های پیچیده ضروری است. با اندازه‌گیری مداوم فشار مذاب، تولیدکنندگان می‌توانند سرعت تزریق و مشخصات فشار را بهینه کنند و عیوب مانند عکس‌های کوتاه، فلاش یا علائم سینک را کاهش دهند. این سطح از کنترل نه تنها کیفیت محصولات نهایی را بهبود می بخشد، بلکه با به حداقل رساندن دوباره کاری و ضایعات، کارایی تولید را نیز افزایش می دهد.

شیمی و پتروشیمی

بخش‌های شیمیایی و پتروشیمی مجموعه وسیعی از مواد خورنده و{0}در دمای بالا را کنترل می‌کنند. سنسورهای فشار مذاب در اینجا در راکتورها، خطوط لوله و ستون‌های تقطیر مستقر می‌شوند. برای مثال، در تولید پلی اتیلن، جایی که پلیمریزاسیون با فشار بالا اتفاق می‌افتد، حسگرها فشار را برای حفظ پایداری واکنش ردیابی می‌کنند. در پالایش پتروشیمی، آنها جریان بخش‌های نفت خام چسبناک را کنترل می‌کنند و از عملکرد صاف از طریق مبدل‌های حرارتی و واحدهای تقطیر اطمینان می‌دهند. هر افت فشار یا افزایش ناگهانی می تواند نشان دهنده انسداد، نشت یا نقص در فرآیند باشد. با داده‌های فشار زمان واقعی، اپراتورها می‌توانند اقدامات اصلاحی فوری انجام دهند و از موقعیت‌های خطرناک و خاموشی‌های پرهزینه جلوگیری کنند.

نساجی و الیاف

در تولید نساجی و الیاف، سنسورهای فشار مذاب نقش مهمی در فرآیندهایی مانند ریسندگی الیاف دارند. الیاف مصنوعی مانند پلی استر و نایلون با ذوب تراشه های پلیمری و اکسترود کردن آنها از طریق اسپینرها تولید می شوند. حسگر قرار گرفته در ورودی اسپینر فشار را اندازه گیری می کند که قطر و یکنواختی فیبر را دیکته می کند. کنترل فشار ثابت منجر به ایجاد الیاف با ضخامت یکنواخت می شود و استحکام و کیفیت آنها را افزایش می دهد. این امر به‌ویژه برای منسوجات با{4} کارایی بالا که در صنایعی مانند هوافضا، خودروسازی و لباس‌های ورزشی استفاده می‌شوند، که یکپارچگی الیاف مستقیماً بر عملکرد محصول نهایی تأثیر می‌گذارد، بسیار مهم است. با ادغام سنسورهای فشار مذاب، تولیدکنندگان نساجی می توانند نیازهای کیفی سختگیرانه برنامه های کاربردی مدرن را برآورده کنند.

انتخاب سنسور فشار مذاب مناسب

انتخاب سنسور فشار مذاب مناسب تصمیمی است که به عوامل متعددی بستگی دارد. اولا، محدوده فشار بسیار مهم است. باید حداکثر فشاری را که سیستم با آن مواجه می شود در نظر گرفت. به عنوان یک قانون کلی، حداکثر محدوده فشار سنسور باید حداقل 1.5 برابر اوج فشار پیش بینی شده باشد. این به دلیل هرگونه جهش یا نوسان ناگهانی است که در غیر این صورت می تواند به سنسوری با برد باریک تر آسیب برساند. به عنوان مثال، در راکتورهای پلیمریزاسیون با فشار بالا، جایی که فشار می‌تواند سر به فلک بکشد، یک سنسور با محدوده مناسب قابل مذاکره نیست.

الزامات دقت بسته به برنامه متفاوت است. در برخی از فرآیندهای قالب‌گیری دقیق، مانند قالب‌گیری تزریقی میکرو برای دستگاه‌های پزشکی، یک حسگر با دقت بالا (تا کسری از درصد) برای اطمینان از یکپارچگی محصول ضروری است. با این حال، در برنامه‌های کاربردی کم‌تر، ممکن است یک حسگر با دقت کمی پایین‌تر-برای متعادل کردن هزینه و عملکرد کافی باشد.

سازگاری با محدوده دما یکی دیگر از جنبه های کلیدی است. اگر این فرآیند در دماهای بسیار بالا عمل کند، مانند تولید سرامیک های پیشرفته که در آن مذاب می تواند به بیش از هزار درجه سانتیگراد برسد، سنسور باید درجه بندی شود تا در برابر این افراط های حرارتی مقاومت کند. برخی از حسگرها دارای مکانیزم‌های خنک‌کننده داخلی یا مواد ویژه مقاوم در برابر حرارت{3}}برای عملکرد قابل اعتماد در چنین محیط‌های خشن هستند.

سازگاری شیمیایی را نمی توان نادیده گرفت. در کارخانه‌های شیمیایی که با اسیدها یا قلیایی‌های خورنده سروکار دارند، قسمت‌های خیس‌شده حسگر باید در برابر حملات شیمیایی مقاومت کنند. موادی مانند تانتالیوم یا پوشش های سرامیکی تخصصی برای محافظت از سنسور و حفظ عملکرد آن استفاده می شود.

در نهایت، فرمت سیگنال خروجی مهم است. سیگنال های خروجی رایج شامل 4{3}}20 میلی آمپر، 0-10 ولت یا پروتکل های دیجیتالی مانند HART یا IO-LINK است. انتخاب بستگی به سیستم کنترل موجود در کارخانه دارد. برای کارخانه‌های مدرن و دیجیتالی یکپارچه، یک حسگر با خروجی دیجیتال می‌تواند به طور یکپارچه با کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) و سایر دستگاه‌های هوشمند ارتباط برقرار کند و تجزیه و تحلیل داده‌های پیشرفته و نظارت از راه دور را امکان‌پذیر کند. در نظر گرفتن همه این عوامل تضمین می کند که سنسور فشار مذاب انتخابی در کاربرد مورد نظر خود عملکرد بهینه ای خواهد داشت.

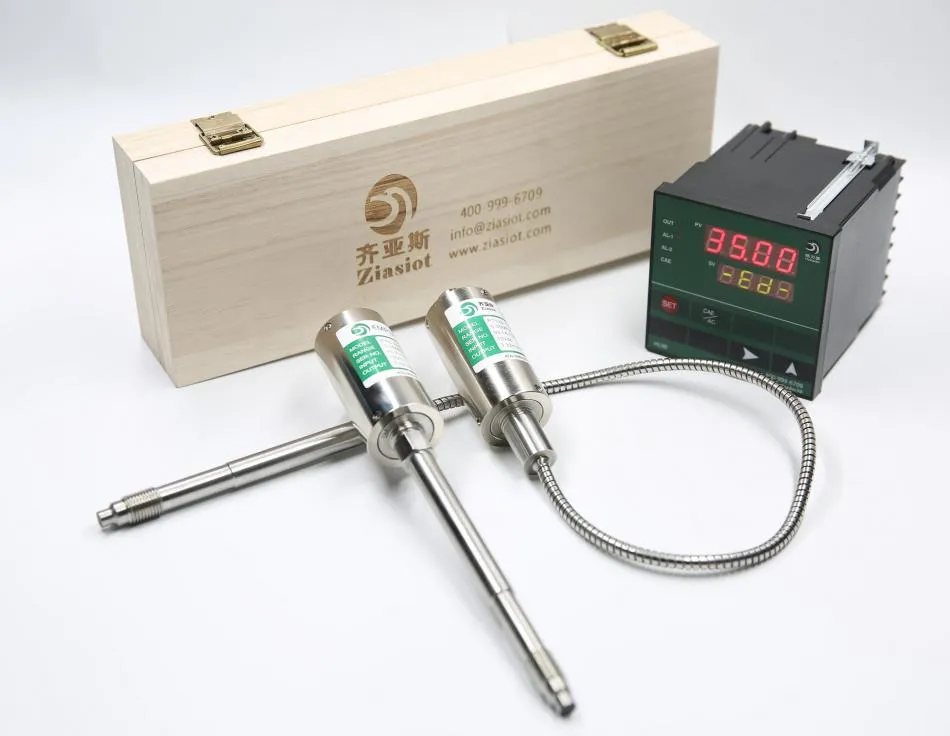

در حال حاضر، تولید کننده سنسور فشار Ziasiot® چین انواع مختلفی را ارائه می دهدترانسمیترهای فشار مذاب, مبدل های فشار مذاب، وسنسورهای فشار مذاببا مواد و ابعاد مختلف مناسب برای کاربردهای مختلف؛ سرویس OEM نیز در دسترس است! به بازدید و پرس و جو خوش آمدید.
